问题描述：
XB2系列按钮及指示灯如何接线？所属产品线：
Harmony XB2解决方法：

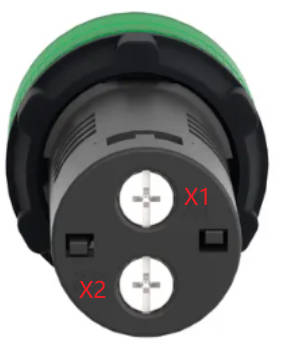

XB2系列指示灯接线方法如下：
指示灯接线端子号为X1和X2，指示灯需要外部电源供电，电压详见实物标注。如果是直流指示灯，X1接电源正，X2接电源负。

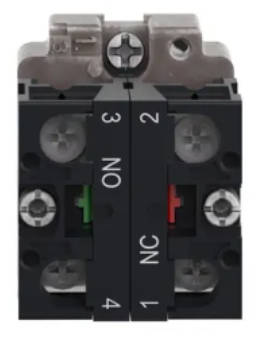

XB2系列按钮、旋钮以及急停的触点接线方法如下：
常开触点接线端子号为3和4，常闭触点接线端子号为1和2；
注意：接线端子为螺旋压入式端子，接线时将导线插入相应端子接线口内，用螺丝刀拧紧即可。
