Video:Easy 3M系列UPS电池开关功率线和信号线如何接线？
问题描述：
本视频详细介绍Easy 3M系列UPS电池开关功率线和信号线如何接线所属产品线：
Easy 3M解决方法：
Easy 3M系列UPS电池开关功率线和信号线如何接线说明如下：
（1）Easy 3M系列UPS电池开关信号线接线端子J5,J6在主机上的位置如下图：
_1624460.png)
脱扣线圈正极接J6-1(NC)或J6-2(NO),负极接J6-4,辅助触点接J5-1和J5-2。

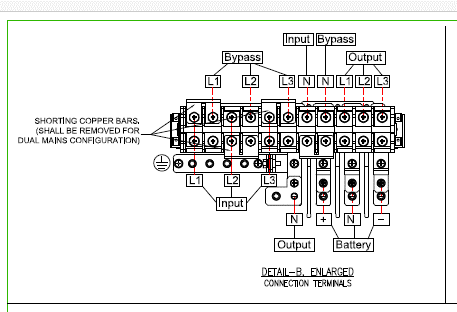

（2）Easy 3M系列UPS有3个电池接线端子，分别是电池+，电池N,电池-。必须确保电池N分别与电池+，电池-的电压相等且极性也正确。
请参考easy 3m 80k 尺寸单线图：
