功能描述：以恒压供水为例，现场压力表量程0-10公斤，压力表模拟量类型0-10V，稳压在5公斤，PID给定为变频器内部给定。当压力值达到5公斤，用水量也很小，此时变频器输出频率会下降到20Hz，以20HZ运行超过20s以后，变频器休眠，压力降到3公斤以下，变频器唤醒。

设置步骤：

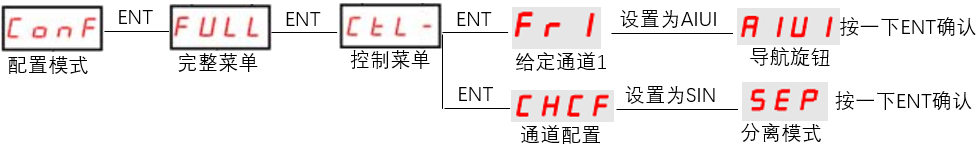

1，ATV12只有一个模拟量端子AI1作为PID反馈，因此设置频率给定为集成导航旋钮，启动命令为端子。

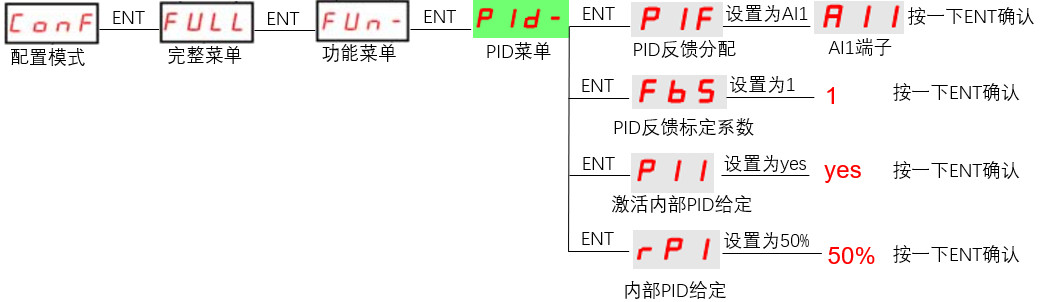

2，设置PID反馈为模拟量端子，PID反馈标定系数为1，内部PID给定设置是，内部PID给定值50%。

3，ATV12变频器需要使用低速运行超时功能来实现休眠。

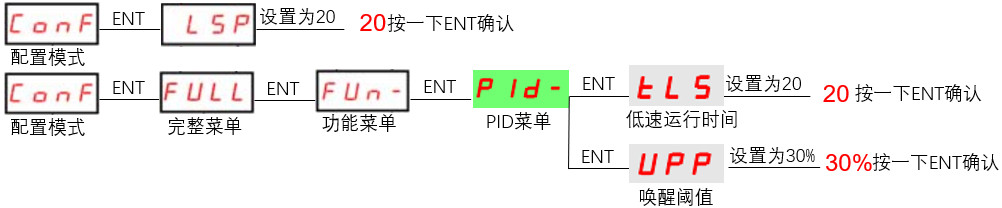

设置休眠：低速频率设置20Hz，低速超时设置为20s。那么压力达到5公斤，用水量也很小，频率下降到20Hz，以20Hz运行超过20s后，变频器休眠。

设置唤醒：PID唤醒阈值为30%。那么压力降到3公斤以下，变频器立刻唤醒。

注意设置顺序为先设置低速运行超时，再设置PID唤醒阈值。

请按下列步骤检查参数设置是否正确：先把LI1与+24导通让变频器运行。现场压力表压力小于5公斤，变频器输出从0加速到50Hz；压力大于5公斤而且用水量也很小，输出频率下降到20Hz，以20Hz运行超过20s后，变频器休眠；当压力小于3公斤，变频器被唤醒。

请注意：参数内部PID给定设置的是目标压力值对应的过程值，由于目前市面上部分远传压力表反馈值不准确，5公斤压力时反馈不一定是50，在调试过程中需要根据实际情况调整内部PID给定的值。

PID反馈标定系数和PID反馈值关系：PID反馈标定系数

唤醒水平和唤醒阈值区别：唤醒水平和阈值区别
